(795) [iBook] Réparation de la carte vidéo (suite)

[Lisa]

Je vais faire simple, Pacis (modo du forum et en ce moment bricoleur motivé) avance à grands pas dans la solution pour résoudre un soucis qui touche beaucoup d’utilisateurs. Je lui laisse la parole :

Pour ne pas trop me répéter : composant vidéo = puce vidéo = puce graphique = circuit intégré = circuit vidéo = GBA ( type de composant ) .

Analyse du défaut :

Effectivement , on retombe bien dans le même défaut qu’ont rencontré les ibook G3 , à savoir le problème de la puce vidéo , qui sous l’action de la chaleur et des déplacements de l’ordinateur provoque des mauvais contacts sur le circuit vidéo, et provoque un arrêt pour certain de l’ordinateur . Pourquoi alors, seul les ibooks ont ce problème ? peut être parce qu’ils ne sont pas "pro" comme les powerbook. Il n’y a qu’à voir le système de refroidissement des powerbook, cela n’a rien de comparable .

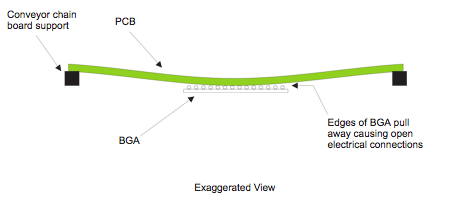

Il suffit que le composant vidéo soit mal positionné sur la carte mère pour que cela déconne ( théoriquement les concepteurs de carte mère décalent ses composants spécifiques sur le coté ,et pas au milieu de la carte mère) . Voici un exemple de ce que peut donner ce genre de circuit intégré sur une carte mère "voilée" :

Sur un Powerbook : la puce vidéo est sur le coté de la carte, donc moins de problème.
Sur l’ibook : la puce vidéo se retrouve presque au centre de la carte mère. C’est , pour moi, [b]un défaut de conception[/b] des plus graves .
Est-ce qu’Apple n’utilise pas le même logiciel de réalisation de circuit imprimé ? Y-a-t-il deux équipes de conceptions ? Etrange !!!!

Bon, c’est pas tout, voici comment j’ai arrangé provisoirement l’ibook de fgintzburger. Allez, je ne vais pas la faire à la Benjamin Castaldi !! :p

Aujourd’hui, le café était gratuit, car le fournisseur pour son dernier jour, offrait à tous le café. J’ai dû en prendre une bonne dizaine . En machouillant la petite cuillère :idea : ding !!

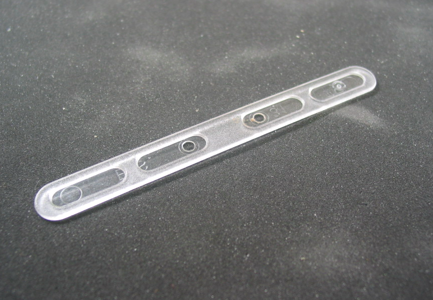

Alors après le bout de carton de blackjmac, le pistolet de pautex, la crépière Téfal de kiryu, voici la touillette de pacis :

Explication :

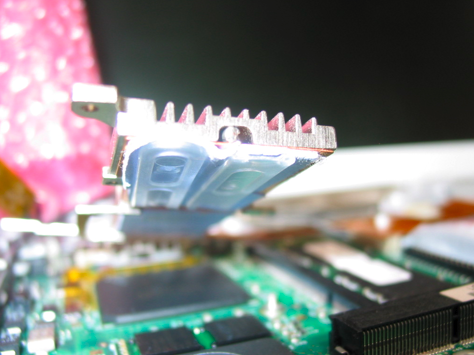

  Comme la puce ne fait plus bon contact avec la carte mère, il y a dans cette ibook un système de refroidissement sur les trois puces ( microproc, le truc d’Apple, et l’ATI ) . Sous ce système, une pate thermique ( bleu dans ce cas ), qui certainement doit se décomposer ou s’amincir. J’ai donc rajouter une sorte de cale ( la fameuse touillette ! :wink : )

Voici l’image en détail :

J’ai donc rajouté cette touillette sous le radiateur, puis j’ai revissé le système de refroidissement , ainsi le radiateur appui un peu plus fortement sur la puce vidéo, qui se retrouve légèrement comprimé entre ce radiateur et la carte mère.

Et voilà, ça fonctionne.

T’inquiètes pas fgintzburger, ce n’est que provisoire ... jusqu’à ce que je trouve le remplacement de cette cale , par un bout de métal ou de cuivre ...

A suivre .... :p

Lorsque que l’opération sera fiabilisée, nous ferons ben entendu un dossier complet sur le site pour que le plus grand nombre en profite.
